توضیحات
فولاد H13 یا فولاد گرمکار 2344 به عنوان فولاد ابزاری گرمکار کرومی شناخته می‌شود که با داشتن مولیبدن و وانادیوم تقویت شده است. این فولاد به نام‌های SKD61 و X40CrMoV5-1 نیز شهرت دارد.
فولاد 2344 چیست؟
فولاد H13 که در استاندارد DIN آلمان با نام 1.2344 و در استاندارد JIS ژاپن با نام SKD61 شناخته می‌شود، یک فولاد ابزار گرمکار با خواص مکانیکی عالی، مقاومت به سایش بالا و پایداری حرارتی فوق‌العاده است. این فولاد به دلیل ترکیب متعادل کروم، مولیبدن و وانادیوم، عملکردی بسیار مناسب در دماهای بالا دارد و به همین دلیل در صنایع قالب‌سازی، ریخته‌گری، آهنگری و تزریق پلاستیک کاربرد گسترده‌ای دارد.
یکی از مهم‌ترین ویژگی‌های فولاد H13 مقاومت بالا در برابر شوک حرارتی و ترک‌های ناشی از حرارت است که آن را برای استفاده در قالب‌های تحت فشار و قطعاتی که با حرارت بالا در تماس هستند، ایده‌آل می‌سازد.
نام‌های دیگر فولاد H13 در استانداردهای مختلف
فولاد H13 (1.2344) در کشورهای مختلف با نام‌های متفاوتی شناخته می‌شود که در جدول زیر آورده شده است:
| استاندارد | نام معادل فولاد H13 |
|---|---|
| DIN (آلمان) | 1.2344 |
| AISI (آمریکا) | H13 |
| JIS (ژاپن) | SKD61 |
| EN (اروپا) | X40CrMoV5-1 |
| GB (چین) | 4Cr5MoSiV1 |
| GOST (روسیه) | 4Х5МФ1С |
| AFNOR (فرانسه) | Z40CDV5 |
🔹 نتیجه: این فولاد در استانداردهای مختلف نام‌های متفاوتی دارد، اما همگی دارای خواص مشابهی از جمله مقاومت حرارتی بالا و استحکام مکانیکی مطلوب هستند.
آنالیز شیمیایی فولاد 2344
ترکیب شیمیایی این فولاد شامل عناصر کلیدی است که ویژگی‌های مکانیکی و مقاومت به حرارت آن را تعیین می‌کنند. جدول زیر ترکیب شیمیایی این فولاد را نشان می‌دهد:
| عنصر | درصد وزنی (%) | تأثیر بر خواص فولاد |
|---|---|---|
| کربن (C) | 0.35 – 0.45 | افزایش سختی و استحکام |
| کروم (Cr) | 4.75 – 5.50 | بهبود مقاومت به سایش و سختکاری‌پذیری |
| مولیبدن (Mo) | 1.10 – 1.75 | افزایش مقاومت به حرارت و کاهش شکنندگی |
| وانادیوم (V) | 0.80 – 1.20 | افزایش مقاومت به سایش و استحکام گرم |
| سیلیسیم (Si) | 0.80 – 1.20 | افزایش استحکام حرارتی و مقاومت به اکسیداسیون |
| منگنز (Mn) | 0.20 – 0.50 | افزایش استحکام و قابلیت ماشینکاری |
| فسفر (P) | ≤ 0.030 | کاهش احتمال ترک‌های شکننده |
| گوگرد (S) | ≤ 0.030 | بهبود قابلیت ماشینکاری |
🔹 نتیجه: ترکیب شیمیایی این فولاد آن را در برابر حرارت، سایش و شوک‌های مکانیکی بسیار مقاوم می‌سازد که یکی از دلایل محبوبیت آن در قالب‌سازی و ریخته‌گری تحت فشار است.
خواص مکانیکی فولاد H13 (1.2344)
جدول زیر ویژگی‌های مکانیکی این فولاد را در شرایط مختلف نشان می‌دهد:
| ویژگی مکانیکی | مقدار |
|---|---|
| چگالی (g/cm³) | 7.80 |
| استحکام کششی نهایی (MPa) | 1300 – 1500 |
| استحکام تسلیم (MPa) | 1000 – 1200 |
| درصد ازدیاد طول (%EL) | 10 – 15 |
| مدول الاستیسیته (GPa) | 210 – 220 |
| سختی (HBW) در حالت آنیل شده | 180 – 230 |
| سختی پس از عملیات حرارتی (HRC) | 50 – 56 |
🔹 نتیجه: این فولاد پس از عملیات حرارتی می‌تواند به سختی 56 راکول C برسد که آن را برای قالب‌های تحت فشار و قطعاتی که نیاز به استحکام بالا دارند، ایده‌آل می‌سازد.
ویژگی‌های کلیدی فولاد H13
- مقاومت حرارتی بسیار بالا – این فولاد می‌تواند در دماهای بالا بدون کاهش استحکام و سختی کار کند.
- چقرمگی عالی – وانادیوم و مولیبدن موجود در این فولاد، چقرمگی آن را افزایش داده و از ترک‌خوردگی جلوگیری می‌کند.
- مقاومت به سایش فوق‌العاده – به دلیل درصد بالای کروم و وانادیوم، این فولاد در برابر فرسایش و سایش مکانیکی بسیار مقاوم است.
- پایداری ابعادی – در برابر تغییرات دمایی، تغییر شکل نمی‌دهد و دقت ابعادی خود را حفظ می‌کند.
- ماشینکاری مناسب – به دلیل ترکیب شیمیایی خاص، ماشینکاری این فولاد نسبت به سایر فولادهای گرمکار آسان‌تر است.
عملیات حرارتی فولاد گرمکار 2344
برای بهینه‌سازی خواص فولاد H13، انجام عملیات حرارتی مناسب ضروری است. مراحل اصلی عملیات حرارتی این فولاد عبارت‌اند از:
پیش‌گرمایش: حرارت‌دهی اولیه به فولاد تا دمای 600-650 درجه سانتی‌گراد برای کاهش تنش‌های داخلی و جلوگیری از شوک حرارتی.
آستنیته کردن: افزایش دما تا 1020-1050 درجه سانتی‌گراد و نگهداری در این دما برای تبدیل ساختار فولاد به آستنیت.
کوئنچ کردن: سرد کردن سریع فولاد در هوا یا روغن برای رسیدن به سختی مطلوب.
تمپر کردن: حرارت‌دهی مجدد فولاد تا دمای 500-600 درجه سانتی‌گراد و نگهداری در این دما برای بهبود چقرمگی و کاهش تنش‌های باقی‌مانده.
این عملیات حرارتی باعث بهبود خواص مکانیکی و افزایش عمر مفید ابزارهای ساخته‌شده از فولاد H13 می‌شود.
کاربردهای فولاد H13 (1.2344)
این فولاد در صنایع مختلفی که نیاز به مقاومت حرارتی، سختی و استحکام بالا دارند، استفاده می‌شود:
1. قالب‌سازی و ریخته‌گری تحت فشار
✔ ساخت قالب‌های تزریق پلاستیک و قالب‌های دایکاست آلومینیوم و منیزیم
✔ تولید قالب‌های اکستروژن و آهنگری
2. صنایع خودروسازی و هوافضا
✔ ساخت قطعات موتور که در معرض دما و تنش‌های مکانیکی بالا قرار دارند
✔ استفاده در قطعات مقاوم به سایش مانند یاتاقان‌ها و دنده‌ها
3. صنایع نفت و گاز
✔ ساخت تجهیزات مقاوم در برابر حرارت و فشار بالا
✔ تجهیزات حفاری و ابزارهای تحت فشار
4. ابزارهای صنعتی و تیغه‌های برش
✔ ساخت ابزارهای برش صنعتی، پانچ و قالب‌های برشی
✔ تولید تیغه‌های مقاوم به سایش برای برش فلزات و مواد سخت
انواع فولاد گرمکار 2344
فولاد گرمکار 2344 در ایران اغلب از برندهای چینی می‌باشد اما برخی واردکنندگان که به کیفیت اهمیت می‌دهند، فولاد گرمکار اوکراینی و اروپایی ارائه می‌دهند. بدیهی است که طول عمر فولادهای چینی کمتر از فولادهای اروپایی است اما قیمت آن نیز بسیار ارزان تر است.
برای فهمیدن کیفیت فولاد گرمکار، وجود عناصر خاص در حد بالای بازه استانداردی می‌تواند یک مزیت باشد. همچنین میزان سختی پذیری در عملیات حرارتی را یکی دیگر از معیارهای کیفیت فولاد گرمکار 2344 در نظر می‌گیرند. اگرچه این موضوع به کیفیت خود عملیات حرارتی نیز بستگی دارد و اشتباه در عملیات حرارتی می‌تواند کارایی فولاد گرمکار را تا حدود زیادی از بین ببرد.
محصولاتی که با این فولاد مقایسه می‌شوند معمولا فولاد 2343 و همچنین فولاد قالب پلاستیک 2738 می‌باشد. ویژگی‌های این محصولات فولادی بهم نزدیک است اما با توجه به اینکه در استانداردهای فنی هریک به صورت جداگانه بررسی می‌شود، اجازه جایگزینی نمی‌دهند.

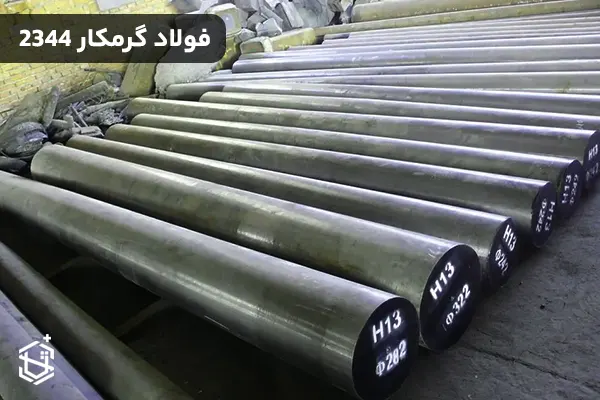

فولاد 2344 معمولا به صورت میلگرد و تسمه های با ضخامت بالا وجود دارد. در مواردی که قالب‌های مدنظر دارای انحنا باشد و یا دایره ای شکل در نظر گرفته شده باشد، برای جلوگیری از پرت قطعه قالب گرمکار را از میلگرد 2344 ماشینکاری و تراشکاری می‌کنند.
نتیجه‌گیری
فولاد H13 (1.2344 – SKD61) یکی از بهترین فولادهای ابزار گرمکار است که به دلیل سختی بالا، مقاومت مکانیکی عالی، و چقرمگی فوق‌العاده در قالب‌سازی، ریخته‌گری، خودروسازی و صنایع سنگین استفاده می‌شود.
🔹 اگر به دنبال خرید فولادی هستید که ترکیبی از استحکام، مقاومت به حرارت و سختی بالا را ارائه دهد، فولاد H13 یکی از بهترین گزینه‌ها است.
دوازده سوال متداول درباره فولاد H13
در این مقاله، به ده پرسش متداول درباره فولاد 2344 پاسخ خواهیم داد تا درک عمیقی از این ماده و کاربردهای آن به دست آورید.
1- چه تفاوتی بین فولاد 2344 و دیگر فولادهای گرمکار وجود دارد؟
یکی از مهم‌ترین تفاوت‌های فولاد 2344 با دیگر فولادهای گرمکار مانند 1.2367 و 1.2714، در میزان مقاومت به شوک حرارتی و سختی آن است. فولاد 2344 به دلیل کروم و مولیبدن بالا، مقاومت بیشتری در برابر تغییرات دمایی و سایش دارد.
فولاد 2344 به دلیل سختی بالاتر و مقاومت به سایش، برای قالب‌سازی در دماهای بالا و ریخته‌گری مناسب‌تر است.
2- مزایای استفاده از فولاد 2344 چیست؟
دوام بالا: عمر طولانی در شرایط سخت صنعتی.
مقاومت به شوک حرارتی: مناسب برای فرآیندهایی با تغییرات دمایی مکرر.
قابلیت ماشینکاری خوب: به راحتی می‌توان این فولاد را به اشکال مختلف قالب‌سازی کرد.
3- معایب فولاد 1.2344 چیست؟
- قیمت بالا: هزینه تولید این فولاد به دلیل فرآیندهای پیچیده عملیات حرارتی بیشتر است.
- نیاز به تجهیزات پیشرفته: برای انجام عملیات حرارتی به تجهیزات خاصی نیاز است.
4- چگونه می‌توان عمر مفید ابزارهای ساخته‌شده از فولاد 2344 را افزایش داد؟
برای افزایش عمر مفید ابزارهای ساخته‌شده از فولاد H13، می‌توان اقدامات زیر را انجام داد:
- استفاده از پوشش‌های محافظ: مانند نیتریدینگ یا کروم سخت.
- نگهداری منظم: تمیزکاری و روانکاری منظم ابزارها.
- عملیات حرارتی مناسب: اجرای دقیق فرآیندهای سختکاری و تمپرینگ.
5- آیا فولاد 2344 برای محیط‌های خورنده مناسب است؟
فولاد 2344 مقاومت خوبی در برابر خوردگی دارد، اما برای محیط‌های بسیار خورنده مانند محلول‌های شیمیایی قوی یا محیط‌های دریایی مناسب نیست. در چنین شرایطی، می‌توان از پوشش‌های مقاوم به خوردگی مانند نیکل یا کروم استفاده کرد.
6- آیا فولاد H13 قابل بازیافت است؟
بله، فولاد 2344 قابل بازیافت است و می‌توان آن را برای تولید مجدد فولاد استفاده کرد. این ویژگی نه تنها هزینه‌های تولید را کاهش می‌دهد، بلکه به حفظ منابع طبیعی و کاهش زباله‌های صنعتی نیز کمک می‌کند.
7- چه نوع پوشش‌هایی می‌توان برای بهبود خواص فولاد 2344 استفاده کرد؟
پوشش‌دهی فولاد 2344 به طور قابل توجهی می‌تواند خواص آن را بهبود دهد. برخی از پوشش‌های معمول عبارتند از:
نیتریدینگ: این فرآیند باعث افزایش سختی سطحی فولاد می‌شود و مقاومت آن در برابر سایش و خوردگی را افزایش می‌دهد.
کروم سخت: این پوشش برای محافظت از ابزارها در برابر خوردگی و افزایش مقاومت به سایش کاربرد دارد.
پوشش‌های PVD: مانند تیتانیوم نیترید (TiN) یا کروم نیترید (CrN) که اصطکاک را کاهش داده و طول عمر ابزار را افزایش می‌دهند.
8- چگونه می‌توان فولاد 2344 را در برابر سایش محافظت کرد؟
- استفاده از روغن‌ها و روانکارها: روانکاری منظم سطوح ابزار باعث کاهش اصطکاک و سایش می‌شود.
- پوشش‌دهی سطوح: پوشش‌های سخت مانند نیتریدینگ یا کروم سخت، مقاومت به سایش را افزایش می‌دهند.
- تمپرینگ چند مرحله‌ای: این روش به افزایش چقرمگی فولاد و کاهش خطر شکست کمک می‌کند.
9- آیا فولاد 2344 برای تولید قطعات حساس صنعتی مناسب است؟
بله، فولاد 2344 به دلیل پایداری حرارتی، سختی بالا، و مقاومت به سایش، گزینه‌ای عالی برای تولید قطعات حساس صنعتی است. این فولاد معمولاً در تولید قالب‌های پیچیده، ابزارهای دقیق، و قطعاتی که تحت بارهای حرارتی و مکانیکی بالا قرار دارند، استفاده می‌شود.
10- آیا فولاد 2344 (H13) برای فرآیند نیتراسیون (Nitriding) مناسب است؟
بله، فولاد 2344 یکی از بهترین فولادهای گرمکار برای انجام عملیات نیتراسیون محسوب می‌شود. به دلیل ترکیب شیمیایی حاوی کروم، مولیبدن و وانادیوم، این فولاد پس از نیتراسیون لایه‌ای سخت و مقاوم روی سطح خود ایجاد می‌کند که بدون تغییر محسوس در ابعاد قطعه، مقاومت به سایش، خستگی سطحی و چسبندگی مواد مذاب را به شکل قابل توجهی افزایش می‌دهد.
به همین دلیل، بسیاری از قالب‌های دایکاست، قالب‌های اکستروژن آلومینیوم و قالب‌های فورج گرم پس از عملیات سختکاری، تحت فرآیند نیتراسیون قرار می‌گیرند تا طول عمر آن‌ها افزایش یافته و هزینه‌های تعمیر و تعویض قالب کاهش پیدا کند. البته برای دستیابی به بهترین نتیجه، عملیات نیتراسیون باید پس از اتمام ماشینکاری و عملیات حرارتی نهایی و تحت کنترل دقیق دما و زمان انجام شود.
11. قیمت فولاد 2344 به چه عواملی بستگی دارد؟
قیمت فولاد H13 (1.2344) به عواملی مانند ابعاد، کیفیت تولید، برند سازنده، کشور تولیدکننده، نوع عملیات حرارتی و نوسانات بازار فولاد بستگی دارد. علاوه بر این، تغییرات قیمت فلزات و شرایط عرضه و تقاضا نیز می‌تواند بر قیمت نهایی این فولاد تأثیرگذار باشد.
12. آیا فولاد H13 برای ساخت قالب تزریق پلاستیک مناسب است؟
بله، در قالب‌های تزریق پلاستیک که در معرض دمای بالا یا تولید انبوه قرار دارند، فولاد H13 به دلیل مقاومت حرارتی و دوام بالا گزینه مناسبی محسوب می‌شود اما باتوجه به قیمت فولاد 2344 گزینه بهینه نمی‌باشد.
