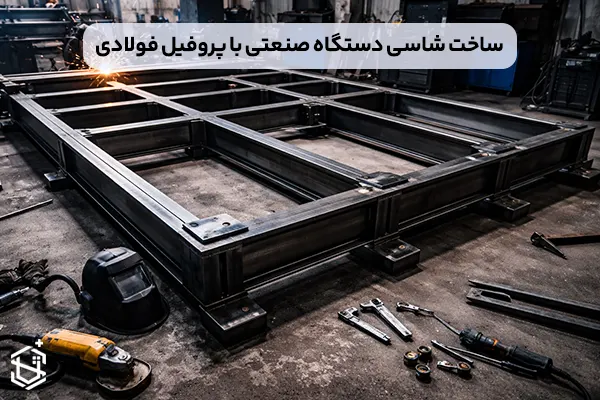

ساخت شاسی دستگاههای صنعتی با پروفیل فولادی یکی از مهمترین مراحل در طراحی و تولید ماشینآلات صنعتی، خطوط تولید، تجهیزات کارگاهی و دستگاههای نیمهسنگین و سنگین به شمار میرود. شاسی بهعنوان اسکلت اصلی دستگاه، وظیفه تحمل وزن، جذب ارتعاشات، حفظ تراز قطعات و ایجاد استحکام کلی سازه را بر عهده دارد. اگر طراحی و ساخت شاسی بهدرستی انجام نشود، حتی بهترین قطعات مکانیکی و الکتریکی نیز نمیتوانند عملکرد مطلوبی داشته باشند.
در سالهای اخیر، استفاده از پروفیل فولادی در ساخت شاسی دستگاههای صنعتی به دلیل استحکام بالا، قیمت مناسب، دسترسی آسان و قابلیت جوشکاری و مونتاژ ساده، رشد چشمگیری داشته است. در این مقاله یک راهنمای کامل و کاربردی برای طراحی، انتخاب متریال، ساخت و مونتاژ شاسی دستگاه صنعتی با پروفیل فولادی ارائه میشود.
شاسی دستگاه صنعتی چیست و چه کاربردی دارد؟
شاسی دستگاه صنعتی به سازهای فلزی گفته میشود که کلیه اجزای مکانیکی، الکتریکی و کنترلی دستگاه روی آن نصب میشوند. این شاسی معمولاً از پروفیلهای فولادی، قوطی، ناودانی یا تیرآهن ساخته میشود و پایه اصلی پایداری دستگاه محسوب میگردد.
کاربرد شاسی صنعتی بسیار گسترده است و در دستگاههایی مانند:
- ماشینآلات خطوط تولید
- دستگاههای CNC
- تجهیزات بستهبندی
- دستگاههای پرس و برش
- ماشینآلات صنایع غذایی و دارویی
نقش حیاتی دارد.
انواع پروفیل فولادی برای ساخت شاسی صنعتی
انتخاب نوع پروفیل فولادی یکی از مهمترین تصمیمات در ساخت شاسی دستگاههای صنعتی است. هر نوع پروفیل ویژگیها و کاربرد خاص خود را دارد.
پروفیل قوطی فولادی
پروفیل قوطی فولادی (مربعی یا مستطیلی) پرکاربردترین گزینه برای ساخت شاسی دستگاه صنعتی است. این نوع پروفیل دارای استحکام خمشی بالا، ظاهر منظم و قابلیت جوشکاری عالی است.
ناودانی و نبشی فولادی
در برخی شاسیها، بهویژه سازههای نیمهسنگین، از ناودانی و نبشی برای تقویت گوشهها و افزایش مقاومت استفاده میشود.
تیرآهن سبک
برای دستگاههای سنگین و شاسیهایی که بارهای بسیار بالا دارند، استفاده از تیرآهن سبک یا IPE انتخاب مناسبی است.
بیشتر بخوانید: انواع پروفیل فولادی سبک را بشناسید
طراحی شاسی دستگاه صنعتی
طراحی شاسی دستگاه صنعتی باید قبل از هرگونه برش یا جوشکاری انجام شود. طراحی اصولی باعث کاهش هزینه، افزایش عمر دستگاه و جلوگیری از مشکلات ارتعاشی میشود.
مهمترین نکات در طراحی شاسی:
- محاسبه وزن کل دستگاه
- بررسی نیروهای استاتیکی و دینامیکی
- در نظر گرفتن محل نصب موتور، گیربکس و قطعات متحرک
- رعایت تراز بودن سطوح
- پیشبینی محل پیچها و سوراخکاریها
امروزه استفاده از نرمافزارهایی مانند SolidWorks و AutoCAD برای طراحی شاسی صنعتی بسیار رایج است.
مراحل ساخت شاسی دستگاه صنعتی با پروفیل فولادی
عبارتند از:
برش پروفیل فولادی
پس از نهایی شدن طراحی، پروفیلهای فولادی مطابق نقشه برش داده میشوند. برش میتواند با دستگاه اره نواری، فارسیبر یا برش پلاسما انجام گردد. دقت در اندازهها در این مرحله بسیار حیاتی است.
مونتاژ اولیه و خالجوش
در این مرحله، قطعات برشخورده روی سطح تراز قرار گرفته و بهصورت موقت با خالجوش به هم متصل میشوند. این کار برای اطمینان از صحت ابعاد و زوایا انجام میگردد.
جوشکاری شاسی صنعتی
جوشکاری شاسی دستگاه صنعتی معمولاً با روش جوشکاری برق (SMAW) یا CO2 انجام میشود. جوشها باید یکنواخت، نفوذ کافی و بدون تخلخل باشند تا استحکام سازه تضمین گردد.
کنترل کیفیت و تراز نهایی
پس از اتمام جوشکاری، شاسی از نظر تاببرداشتن، ترکهای جوش و تراز بودن بررسی میشود. در صورت نیاز، اصلاحات نهایی انجام میگردد.
کاهش لرزش و افزایش استحکام شاسی صنعتی
یکی از چالشهای مهم در ساخت شاسی دستگاههای صنعتی، کنترل لرزش و ارتعاشات است. برای این منظور میتوان از روشهای زیر استفاده کرد:
- افزایش ضخامت پروفیل فولادی
- استفاده از مهاربند و تقویتکننده
- نصب لرزهگیر صنعتی در پایهها
- طراحی متقارن شاسی
این اقدامات باعث افزایش دقت عملکرد دستگاه و کاهش استهلاک قطعات میشوند.
رنگآمیزی و پوشش شاسی
برای افزایش مقاومت شاسی در برابر خوردگی و زنگزدگی، رنگآمیزی اهمیت زیادی دارد. معمولاً از رنگهای صنعتی مانند رنگ اپوکسی یا ضدزنگ استفاده میشود. قبل از رنگآمیزی، سطح شاسی باید کاملاً تمیز و چربیزدایی شده باشد.
مزایای استفاده از پروفیل فولادی در شاسی دستگاهها
- استحکام و دوام بالا
- هزینه مناسب نسبت به آلومینیوم
- دسترسی آسان در بازار
- قابلیت تعمیر و اصلاح
- سازگاری با انواع روشهای جوشکاری
جمعبندی
ساخت شاسی دستگاههای صنعتی با پروفیل فولادی یک فرآیند تخصصی و بسیار مهم در تولید ماشینآلات صنعتی است. انتخاب صحیح نوع پروفیل، طراحی اصولی، جوشکاری استاندارد و رعایت نکات فنی میتواند تأثیر مستقیمی بر کیفیت، طول عمر و عملکرد دستگاه داشته باشد. با رعایت اصول مطرحشده در این راهنمای کامل، میتوان شاسیهایی مستحکم، ایمن و اقتصادی برای انواع دستگاههای صنعتی طراحی و تولید کرد.
