ابعاد ناودانی استاندارد و کاربردهایشان

ناودانی یکی از مقاطع مهم در ساخت ساختمان و سازه‌های بزرگ و همچنین صنعت کشور می‌باشد که همزمان با کاهش وزن سازه، دوام بسیار زیاد و قابلیت تحمل بارهای سنگین را دارد.

انواع ناودانی و کاربرد آن

ناودانی فولادی که به آن ناودانی آهنی نیز گفته می‌شود، از شمش‌های کربن استیل که به روش نورد گرم تولید شده، ساخته می‌شود. این نوع ناودانی معمولا در موارد زیر کاربرد فراوان داررد:

1- ساخت پل‌ها و ستون‌های فولادی

2- ساخت سازه‌های فلزی

3- اسکلت فلزی، سقف ایوان و سقف‌های یک طرف مهار شده

4- تکمیل ساختمان

اما در بسیاری از صنایع کشور نظیر صنایع غذایی، صنایع شیمیایی و همچنین دکوراسیون داخلی و آسانسور و نیز فضاهای خاص بهداشتی و ایمنی نظیر اتاق تمیز(تولید تجهیزات پزشکی) از ناودانی استیل و ناودانی آلومینیوم استفاده می‌گردد که از دلایل اصلی آن زیبایی و ضدزنگ بودن و نیز لاکچری بودن استیل و آلومینیوم است.

ابعاد استاندارد ناودانی

برای تولید ناودانی با توجه به نوع مقطع U شکل آن نیاز به چند اندازه برای بخش‌های مختلف سطح مقطع ناودانی داریم. در شکل زیر این ابعاد با حروف انگلیسی نشان داده شده است.

در این بین ابعاد h، b، t_s و r₁ برای هر ناودانی می‌بایست مشخص باشد تا تولیدکنندگان ناودانی بتوانند خط تولید خود را بر اساس آن تنظیم نمایند. لذا استاندارد اشتال آلمان تصمیم به ایجاد یک کدینگ جهت تولید ناودانی نمود و این چهار اندازه مخصوص در ناودانی را در قالب یک سایز خاص تعریف نمود که می‌تواند میزان مشخصی نیرو را تحمل نماید. به عنوان مثال در ناودانی معمولی فولادی با سایز 100 ، اندازه h برابر با 100 میلیمتر، اندازه b برابر 50 میلیمتر و اندازه t_s و r₁ به ترتیب برابر با 6 و 8.5 میلیمتر است که هر متر از آن 10.6 کیلوگرم وزن دارد. بدین ترتیب جدول اشتال به عنوان جدول استاندارد، ابعاد و اندازه، وزن و همچنین ظرفیت تحمل بارها، نیروها و گشتاورهای وارده در جهات مختلف در یک ناودانی با سایز مشخص را نشان می‌دهد.

انواع ناودانی استاندارد

همانطور که ذکر شد استاندارد اشتال اندازه‌های مختلف سطح مقطع ناودانی را به هم مرتبط نمود تا بتواند در قالب یک کد که به سایز آن شناخته می‌شود، تعریف نماید. اما این موضوع باعث محدودیت بسیار زیاد در ناودانی استاندارد شد. برای مثال برای ظرفیت تحمل بار بیشتر نیاز به کمی افزایش در آیتم t_s بود اما با توجه به استاندارد مصرف کننده می‌بایست یک سایز بزرگتر را که وزن بیشتر و هزینه بیشتری داشت انتخاب کند. این مهم باعث شد تا علاوه بر ناودانی معمولی U، ناودانی سبک و فوق سبک نیز با اسامی متفاوت به استاندارد اشتال اضافه شود. لذا در ناودانی سبک UAP فقط آیتم t_s کاهش پیدا کرده و در ناودانی فوق سبک b افزایش داشته اما t_s بیش از ناودانی سبک کاهش داشته است و بنابراین وزن ناودانی سبک 100 حدود 10.5 کیلوگرم و وزن ناودانی فوق سبک حدود 9.82 کیلوگرم می‌باشد.

نحوه انتخاب سایز ناودانی

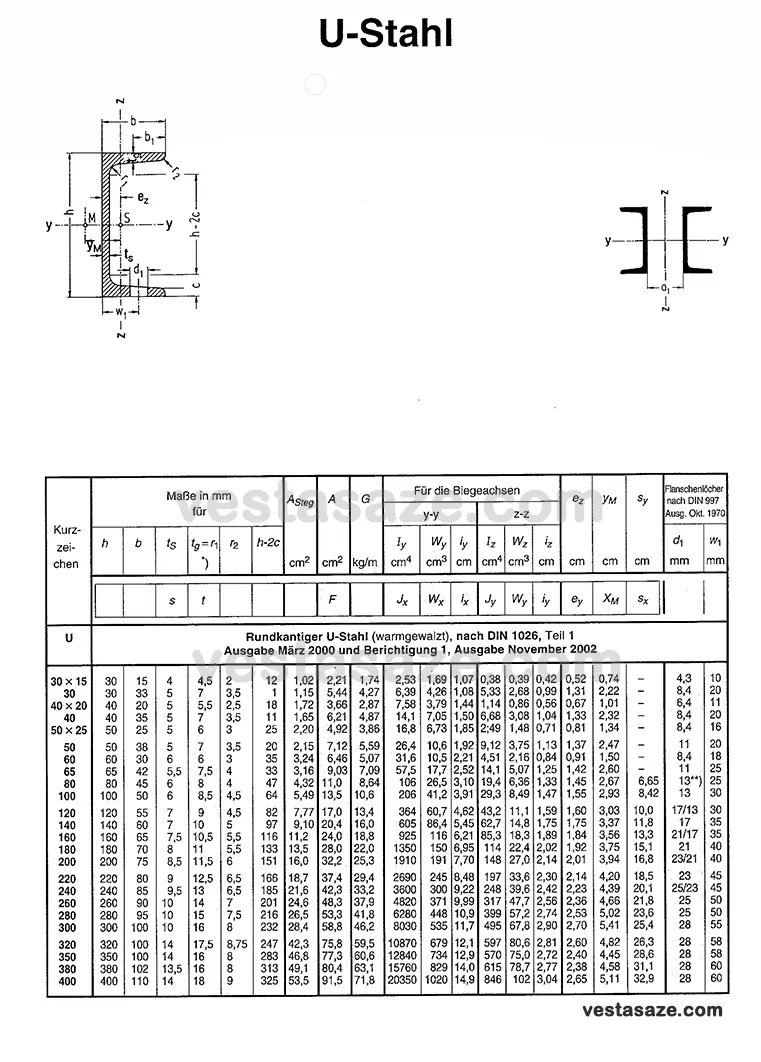

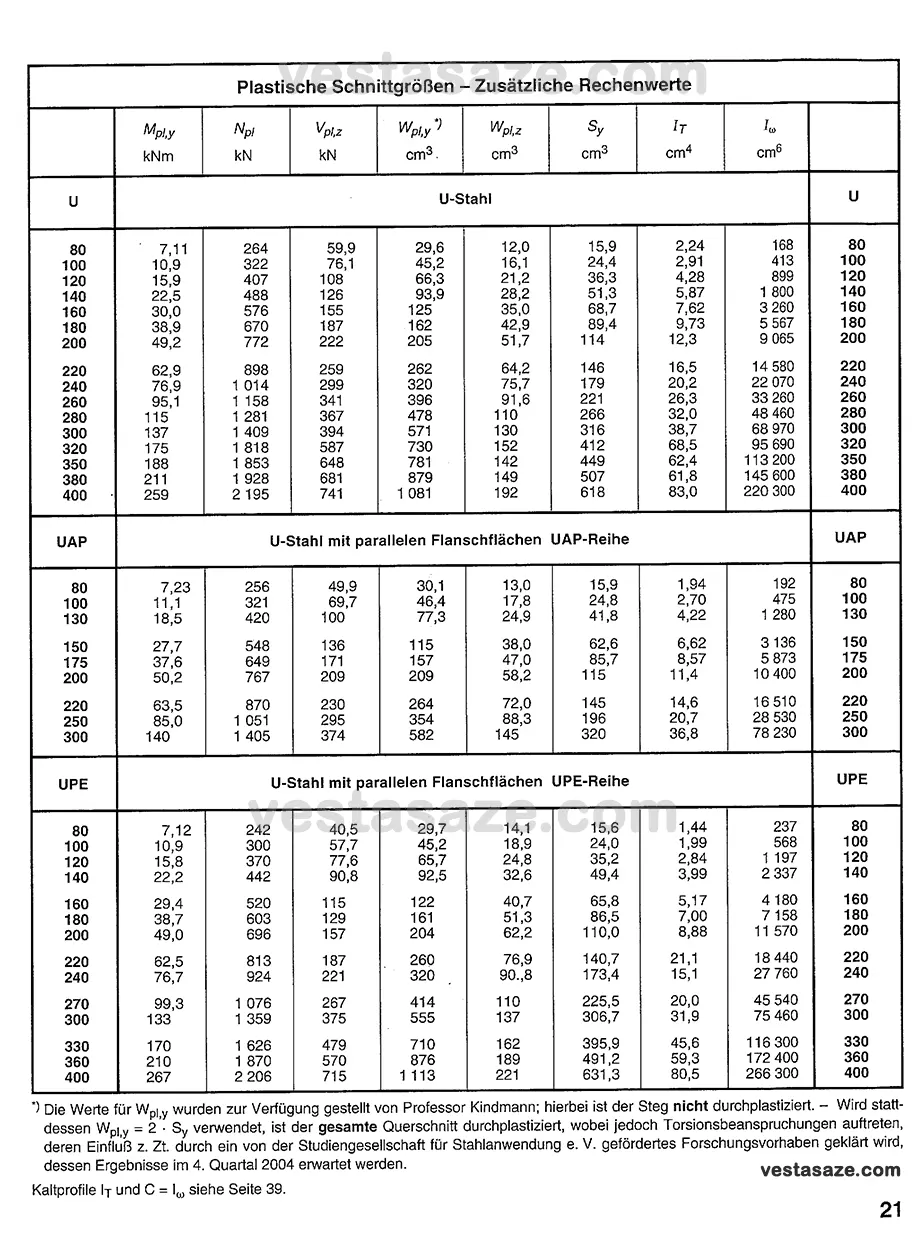

در ادامه جدول‌های استاندارد اشتال ناودانی برای انتخاب سایز مناسب ناودانی قرار داده شده است. در صورتیکه طراحی مهندسی انجام شده است، مهندسین عمران می‌توانند با استفاده از جدول استاندارد ظرفیت تحمل بار ناودانی برای هر سایز ابتدا سایز مورد نیاز خود را انتخاب و سپس به بررسی ابعاد و اندازه و همچنین وزن ناودانی مورد نیاز خود مبادرت نمایند.
