در مهندسی مکانیک، عمران، هوافضا و سایر رشتههای مرتبط با تحلیل سازهها، یکی از مهمترین مفاهیم، درک نیروهایی است که به اعضای یک سازه وارد میشوند. یکی از این نیروهای بسیار کلیدی و تأثیرگذار، نیروی برشی (Shear Force) نام دارد. این نیرو نقش بسیار مهمی در طراحی و تحلیل اجزای سازهای از جمله تیرها، پلها، ساختمانها و ماشینآلات ایفا میکند. درک صحیح از نیروی برشی و نحوه تأثیر آن بر یک قطعه، به مهندسان کمک میکند تا از بروز شکست، تغییر شکل یا فروپاشی سازه جلوگیری کنند.
در این تحقیق، به بررسی مفهوم نیروی برشی، نحوه محاسبه آن، نمودارهای مربوطه، کاربردها و اهمیت آن در طراحی سازهها میپردازیم.

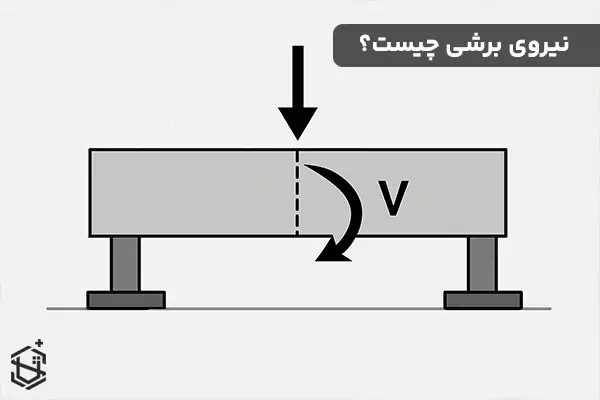

تعریف نیروی برشی
نیروی برشی، به زبان ساده، مولفهای از یک نیروی خارجی است که موازی با سطح مقطع یک جسم عمل میکند و تمایل به ایجاد تغییر شکل برشی (یعنی لغزش لایههای موازی نسبت به یکدیگر) را در آن جسم دارد. به عبارت دیگر، این نیرو سعی میکند جسم را “برش دهد” یا “قیچی کند”.
برای درک بهتر، تصور کنید که دو لایه از یک جسم را در نظر بگیرید که بر روی یکدیگر قرار گرفتهاند. اگر نیرویی موازی با سطح تماس این دو لایه وارد شود، این نیرو تمایل دارد یکی از لایهها را نسبت به دیگری حرکت دهد. این حرکت نسبی، همان تغییر شکل برشی است و نیروی عامل آن، نیروی برشی نامیده میشود.
تفاوت با سایر نیروها:
نیروی محوری (Axial Force): نیروی محوری در راستای محور طولی یک جسم عمل میکند و تمایل به کشش (تنسایل) یا فشار (تراکم) جسم را دارد.
نیروی خمشی (Bending Force): نیروی خمشی باعث ایجاد گشتاور خمشی در جسم میشود که تمایل به خم کردن آن را دارد. این نیروها معمولاً عمود بر محور طولی عمل میکنند.
نیروی برشی، برخلاف نیروهای محوری و خمشی که تمایل به تغییر طول یا انحنای جسم دارند، تمایل به تغییر شکل زاویهای در جسم و لغزش صفحات موازی نسبت به هم دارد.
تولید و توزیع نیروی برشی
نیروی برشی میتواند در اثر عوامل مختلفی در یک جسم یا سازه ایجاد شود. رایجترین منابع تولید نیروی برشی عبارتند از:
بارهای عرضی (Transverse Loads): این شایعترین عامل تولید نیروی برشی است. هنگامی که یک بار عمود بر محور طولی یک تیر یا ستون وارد میشود (مانند وزن افراد روی یک پل، یا وزن سقف روی تیرها)، علاوه بر ایجاد گشتاور خمشی، نیروی برشی نیز در مقاطع مختلف آن ایجاد میشود.
نیروهای متمرکز (Concentrated Loads): اعمال یک نیروی متمرکز در یک نقطه از تیر یا صفحه، باعث ایجاد ناگهانی نیروی برشی در آن نقطه میشود.
بارهای گسترده (Distributed Loads): بارهای یکنواخت یا غیریکنواخت که در طول یک ناحیه از جسم پخش شدهاند (مانند وزن برف روی سقف یا فشار باد)، نیز نیروی برشی ایجاد میکنند.
نیروهای پیچشی (Torsional Forces): پیچش در یک شفت یا تیر نیز باعث ایجاد تنشهای برشی در مقطع آن میشود. اگرچه پیچش خود یک گشتاور است، اما تحلیل آن به تنشهای برشی منجر میگردد.
برش مستقیم (Direct Shear): در مواردی مانند اتصال با پرچ، پیچ یا پین، نیروی خارجی مستقیماً سعی در برش قطعه اتصال دهنده دارد.
توزیع نیروی برشی در تیرها:
در یک تیر که تحت بارگذاری عرضی قرار دارد، نیروی برشی در طول تیر متغیر است. برای نمایش این تغییرات، از “نمودار نیروی برشی” استفاده میشود. این نمودار، مقدار نیروی برشی را در هر نقطه از طول تیر نشان میدهد.
در یک تیر ساده که در دو انتها تکیهگاه دارد و تحت بار متمرکز در مرکز قرار گرفته است، نیروی برشی در تکیهگاهها حداکثر و در مرکز تیر (زیر بار) صفر است.
در یک تیر تحت بار گسترده یکنواخت، نمودار نیروی برشی به صورت خطی تغییر میکند.
رسم نمودارهای نیروی برشی و گشتاور خمشی یکی از اولین گامها در تحلیل سازههای تیر شکل است و به مهندسان کمک میکند تا حداکثر نیروی برشی و گشتاور خمشی را که سازه باید تحمل کند، شناسایی کنند.
بیشتر بخوانید: آرماتور بندی چیست؟ و اصول اجرای آن
اهمیت نیروی برشی در مهندسی
نیروی برشی و مفاهیم مرتبط با آن، در زمینههای مختلف مهندسی از اهمیت بالایی برخوردارند:
طراحی سازهها (Structures):
تیرها و ستونها: در طراحی تیرها، علاوه بر مقاومت در برابر خمش، مقاومت در برابر برش نیز باید بررسی شود. به خصوص در تیرهای کوتاه و عمیق، نیروی برشی میتواند عامل اصلی شکست باشد. همچنین در ستونها، بررسی نیروی برشی در پی و اتصالات از اهمیت بالایی برخوردار است.
اتصالات (Connections): پیچها، پرچها، جوشها و سایر اتصالات، اغلب تحت تنشهای برشی قرار میگیرند. طراحی صحیح این اتصالات برای انتقال نیروهای برشی، از شکست سازهای جلوگیری میکند.
دیوارهای برشی: در ساختمانها، دیوارهای برشی برای مقاومت در برابر نیروهای جانبی ناشی از باد یا زلزله طراحی میشوند که عمدتاً تنشهای برشی ایجاد میکنند.
پلها: عرشه پلها، شاهتیرها و تکیهگاههای آنها، همگی تحت تأثیر نیروهای برشی ناشی از وزن وسایل نقلیه و بارهای دینامیکی قرار دارند.
مهندسی مکانیک (Mechanical Engineering):
شفتها و محورها: شفتهای انتقال نیرو در ماشینآلات، تحت پیچش قرار دارند که تنشهای برشی ایجاد میکند. طراحی آنها بر اساس مقاومت برشی ضروری است.
چرخدندهها و اتصالات کلیددار: انتقال گشتاور از طریق چرخدندهها و کلیدها، تنشهای برشی را در دندانهها و کلید ایجاد میکند.
قالبگیری و برش فلزات: در فرآیندهای برش و شکلدهی فلزات، نیروی برشی به طور مستقیم برای جدا کردن یا تغییر شکل مواد استفاده میشود.
مهندسی مواد (Materials Engineering):
تست مواد: مقاومت برشی مواد با استفاده از آزمایشهای خاص (مانند تست پانچ یا تست پیچش) اندازهگیری میشود. این مقادیر برای انتخاب مواد مناسب برای کاربردهای مختلف ضروری هستند.
مقاومت در برابر شکست: شکست برشی یکی از مودهای رایج شکست در مواد است، به خصوص در مواد داکتیل (انعطافپذیر).
زمینشناسی و ژئوتکنیک (Geology and Geotechnics):
پایداری شیبها و گسلها: حرکت لایههای زمین در امتداد گسلها و همچنین پایداری شیبهای خاکی، به مقاومت برشی خاک و سنگ وابسته است.
طراحی فونداسیون: ظرفیت باربری خاک و مقاومت آن در برابر برش، در طراحی فونداسیون ساختمانها اهمیت دارد.
محاسبه نیروی برشی
همانطور که قبلا ذکر شد، محاسبه نیروی برشی اغلب با استفاده از نمودارهای نیروی برشی انجام میشود. این نمودارها با استفاده از اصول تعادل ایستا (جمع نیروها و گشتاورها برابر با صفر) رسم میشوند.
مراحل کلی برای رسم نمودار نیروی برشی:
محاسبه عکسالعملهای تکیهگاهی: ابتدا باید عکسالعملهای تکیهگاهی تیر را با استفاده از معادلات تعادل (جمع نیروهای عمودی صفر، جمع گشتاورها در یک نقطه صفر) محاسبه کرد.
تقسیمبندی تیر: تیر را به بخشهایی تقسیم کنید که در آنها نوع بارگذاری یا شکل هندسی تغییر میکند (مثلاً در محل بارهای متمرکز یا شروع/پایان بارهای گسترده).
رسم نمودار:
نیروی برشی در ابتدا یا انتهای هر بخش (بسته به جهت برش) با مقدار عکسالعمل تکیهگاهی شروع میشود.
در طول بخشهایی که بارگذاری گسترده ندارند، نیروی برشی ثابت است (خط افقی).
در محل بارهای متمرکز، نیروی برشی به اندازه بار متمرکز به صورت ناگهانی تغییر میکند (پرش عمودی در نمودار).
در طول بخشهایی که بار گسترده دارند، نیروی برشی به صورت خطی تغییر میکند. شیب این خط برابر با شدت بار گسترده در آن نقطه است.
در انتهای تیر، نیروی برشی باید به صفر برسد (یا برابر با عکسالعمل تکیهگاهی نهایی).
نتیجهگیری
نیروی برشی یکی از مفاهیم اساسی در مکانیک جامدات و تحلیل سازهها است که درک آن برای هر مهندسی ضروری است. این نیرو، که موازی با سطح مقطع عمل میکند و تمایل به برش یا لغزش لایههای یک جسم را دارد، میتواند منجر به ایجاد تنشها و کرنشهای برشی شود که در صورت عدم کنترل، عامل اصلی شکست در قطعات و سازهها هستند.
از طراحی سادهترین اتصالات گرفته تا تحلیل پیچیدهترین سازههای فضایی، نقش نیروی برشی برجسته و حیاتی است. مهندسان با درک صحیح چگونگی تولید، توزیع و محاسبه نیروی برشی، و همچنین شناخت رفتار مواد در برابر این نیرو (تنش و کرنش برشی، مدول برشی)، میتوانند سازهها و ماشینآلات ایمنتر، کارآمدتر و بادوامتر طراحی کنند. این دانش، ستون فقرات ایمنی و عملکرد در بسیاری از رشتههای مهندسی را تشکیل میدهد و اهمیت آن در پیشگیری از حوادث و تضمین پایداری سازهها، غیرقابل انکار است.
