در صنایع نفت، گاز، پتروشیمی، نیروگاهها و کارخانههای بزرگ، حجم زیادی از لولهها، کابلها و تجهیزات انتقال سیالات مورد استفاده قرار میگیرد. برای نظمدهی، نگهداری و انتقال ایمن این تجهیزات از سازهای به نام پایپ رک فلزی (Pipe Rack) استفاده میشود. این سازه یکی از مهمترین بخشهای زیرساختی در پروژههای صنعتی محسوب میشود و نقش مهمی در افزایش ایمنی، کاهش هزینههای نگهداری و سهولت دسترسی به خطوط انتقال دارد.

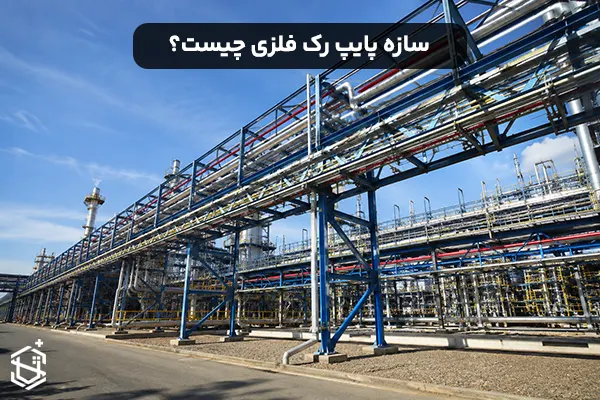

پایپ رک فلزی چیست؟
پایپ رک فلزی یا استراکچر نگهدارنده لولهها، یک سازه فولادی مهندسی شده است که برای عبور، پشتیبانی و سازماندهی لولهها، کابلهای برق، سینی کابل و تجهیزات جانبی در واحدهای صنعتی مورد استفاده قرار میگیرد.
این سازه معمولاً از ستونها، تیرها، بادبندها و اتصالات فولادی تشکیل شده و به گونهای طراحی میشود که بتواند وزن لولهها، سیالات داخل آنها و نیروهای محیطی مانند باد و زلزله را تحمل کند.
اجزای اصلی سازه پایپ رک
عبارتند از:
ستونهای فولادی
ستونها وظیفه انتقال بار سازه به فونداسیون را بر عهده دارند و معمولاً از پروفیلهای H، IPE یا باکس ساخته میشوند.
تیرهای افقی
تیرها محل استقرار لولهها و تجهیزات هستند و بارهای وارد شده را بین ستونها توزیع میکنند.
بادبندها
بادبندها باعث افزایش مقاومت سازه در برابر نیروهای جانبی مانند باد و زلزله میشوند.
ساپورت و نگهدارنده لوله
این قطعات برای تثبیت لولهها و جلوگیری از جابهجایی یا لرزش آنها استفاده میشوند.
فونداسیون
تمام بارهای سازه از طریق ستونها به فونداسیون منتقل میشود و طراحی صحیح آن اهمیت بسیار زیادی دارد.
بیشتر بخوانید: تفاوت لوله گازی و لوله صنعتی
کاربرد پایپ رک در صنایع مختلف
صنایع نفت و گاز: بیشترین کاربرد پایپ رک در پالایشگاهها و خطوط انتقال نفت و گاز است. این سازه امکان عبور همزمان چندین خط لوله را فراهم میکند.
پتروشیمی: در مجتمعهای پتروشیمی صدها خط انتقال مواد شیمیایی وجود دارد که توسط پایپ رک سازماندهی و پشتیبانی میشوند.
نیروگاهها: برای انتقال آب، بخار و سوخت میان بخشهای مختلف نیروگاه از سازههای پایپ رک استفاده میشود.
کارخانههای صنعتی: کارخانههای تولیدی بزرگ برای انتقال سیالات، هوای فشرده و کابلهای برق از این سازه بهره میبرند.
انواع سازه پایپ رک فلزی
عبارتند از:
پایپ رک تک طبقه
در این نوع، تمامی لولهها روی یک سطح قرار میگیرند و معمولاً در پروژههای کوچک استفاده میشود.
پایپ رک چند طبقه
برای عبور تعداد زیادی لوله از سازههای چند طبقه استفاده میگردد که باعث صرفهجویی در فضا میشوند.
پایپ رک مستقل
این سازه به صورت مجزا اجرا شده و تنها وظیفه نگهداری خطوط لوله را بر عهده دارد.
پایپ رک متصل به ساختمان
در برخی پروژهها پایپ رک به ساختمانها یا سازههای صنعتی متصل میشود تا فضای کمتری اشغال کند.
مزایای استفاده از سازه پایپ رک فلزی
افزایش ایمنی خطوط انتقال: قرار گرفتن لولهها روی سازه استاندارد، احتمال آسیبهای مکانیکی و حوادث صنعتی را کاهش میدهد.
دسترسی آسان برای تعمیرات: کارشناسان میتوانند به راحتی خطوط لوله و کابلها را بازرسی و تعمیر کنند.
مدیریت بهتر فضا: به جای پراکندگی خطوط انتقال در سطح زمین، تمامی تجهیزات به صورت منظم روی سازه قرار میگیرند.
کاهش هزینههای نگهداری: نظم مناسب در جانمایی لولهها باعث کاهش زمان و هزینه تعمیرات میشود.
مقاومت بالا در شرایط محیطی: سازههای فولادی طراحی شده برای پایپ رک در برابر بارهای سنگین، باد و زلزله مقاومت بالایی دارند.
نکات مهم در طراحی پایپ رک فلزی
محاسبه بار لولهها: وزن لوله، وزن سیال داخل آن و تجهیزات جانبی باید به طور دقیق محاسبه شود.
بررسی بار باد و زلزله: به دلیل ارتفاع و طول زیاد سازه، تحلیل نیروهای جانبی اهمیت ویژهای دارد.
انتخاب مقاطع فولادی مناسب: استفاده از تیرها و ستونهای استاندارد باعث افزایش ایمنی و طول عمر سازه میشود.
رعایت فاصله استاندارد بین لولهها: فاصله مناسب باعث سهولت تعمیرات و جلوگیری از انتقال حرارت بین خطوط میگردد.
استفاده از پوشش ضدخوردگی: در محیطهای صنعتی و مناطق مرطوب باید از رنگهای صنعتی یا گالوانیزه برای محافظت از سازه استفاده شود.
تفاوت پایپ رک و ساپورت لوله
بسیاری از افراد این دو مفهوم را یکسان میدانند، در حالی که پایپ رک یک سازه بزرگ برای نگهداری مجموعهای از خطوط لوله است؛ اما ساپورت لوله قطعهای است که هر لوله را روی پایپ رک یا سایر سازهها نگه میدارد.
جمعبندی
سازه پایپ رک فلزی یکی از مهمترین تجهیزات زیرساختی در صنایع نفت، گاز، پتروشیمی، نیروگاهها و کارخانههای صنعتی است. این سازه با ایجاد بستری مناسب برای عبور و نگهداری لولهها و کابلها، ایمنی پروژه را افزایش داده و هزینههای نگهداری را کاهش میدهد. طراحی اصولی پایپ رک بر اساس بارهای وارده، شرایط محیطی و استانداردهای مهندسی، نقش مهمی در عملکرد صحیح و طول عمر این سازه دارد.
