در دنیای امروز مهندسی عمران، استفاده از سیستمهای سازهای نوین برای افزایش ایمنی، کاهش هزینهها و بهبود عملکرد سازهها اهمیت زیادی دارد. یکی از مهمترین این سیستمها تیر مرکب (Composite Beam) است که با ترکیب دو ماده مختلف مانند فولاد و بتن، توانسته تحول بزرگی در طراحی و اجرای ساختمانها ایجاد کند. این نوع تیرها به دلیل عملکرد همزمان مصالح، بهینهتر از تیرهای سنتی عمل میکنند و در بسیاری از پروژههای مدرن کاربرد گسترده دارند.
تیر مرکب چیست؟
تیر مرکب نوعی عضو سازهای است که از ترکیب دو یا چند مصالح مختلف ساخته میشود، بهگونهای که این مصالح بهصورت یکپارچه رفتار کرده و بارهای وارده را بهطور مشترک تحمل میکنند.
معمولاً در ساختمانها، این ترکیب شامل تیر فولادی + دال بتنی است که با استفاده از گلمیخ (برشگیر) به هم متصل میشوند.
هدف اصلی از استفاده تیر مرکب، بهرهگیری از مزایای هر مصالح بهصورت همزمان است:
بتن ←مقاومت بالا در فشار
فولاد ← مقاومت بالا در کشش
نحوه عملکرد تیر مرکب
در یک تیر مرکب، وقتی بار به سازه وارد میشود:
قسمت بالایی تیر (بتن) تحت تنش فشاری قرار میگیرد
قسمت پایینی تیر (فولاد) تحت تنش کششی است
برشگیرها مانع لغزش بین بتن و فولاد میشوند
این همکاری باعث میشود:
ظرفیت باربری افزایش پیدا کند
خیز تیر کاهش یابد
رفتار سازه ایمنتر شود
اجزای اصلی تیر مرکب در ساختمان
برای اجرای صحیح تیر مرکب، اجزای زیر ضروری هستند:
1. تیر فولادی
اسکلت اصلی تیر که نیروهای کششی را تحمل میکند.
2. دال بتنی
روی تیر قرار گرفته و نیروهای فشاری را جذب مینماید.
3. برشگیر (گلمیخ)
اتصال بین بتن و فولاد را برقرار میکند و از لغزش جلوگیری میکند.
4. عرشه فولادی (Metal Deck)
در برخی پروژهها بهعنوان قالب دائمی و بخشی از سازه استفاده میشود.
انواع تیر مرکب در سازههای فلزی و بتنی
عبارتند از:
1. تیر مرکب ساده (فولاد و بتن)
پرکاربردترین نوع در ساختمانهای معمولی.
2. تیر مرکب با عرشه فولادی
در پروژههای سریعالاجرا و صنعتی بسیار رایج است.
3. تیر مرکب پیشتنیده
برای دهانههای بزرگ و کاهش ترکخوردگی استفاده میشود.
4. تیر مرکب جزئی و کامل
مرکب کامل: اتصال کامل بین بتن و فولاد
مرکب جزئی: اتصال ناقص با برشگیر کمتر
مزایای تیر مرکب در ساختمانسازی
استفاده از تیر مرکب مزایای قابل توجهی دارد:
- افزایش قابل توجه مقاومت خمشی
- کاهش وزن مرده سازه
- صرفهجویی در مصرف فولاد و بتن
- افزایش سرعت اجرا (بهویژه با متال دک)
- کاهش ارتفاع تیر و در نتیجه افزایش ارتفاع مفید طبقات
- عملکرد بهتر در برابر زلزله و بارهای دینامیکی
- کاهش هزینههای نگهداری در بلندمدت
معایب تیر مرکب
در کنار مزایا، این سیستم محدودیتهایی هم دارد:
- نیاز به اجرای دقیق برشگیرها
- حساسیت به کیفیت بتنریزی
- نیاز به نیروی متخصص
- هزینه اولیه طراحی ممکن است بیشتر باشد
- در صورت اجرای نادرست، عملکرد مرکب از بین میرود

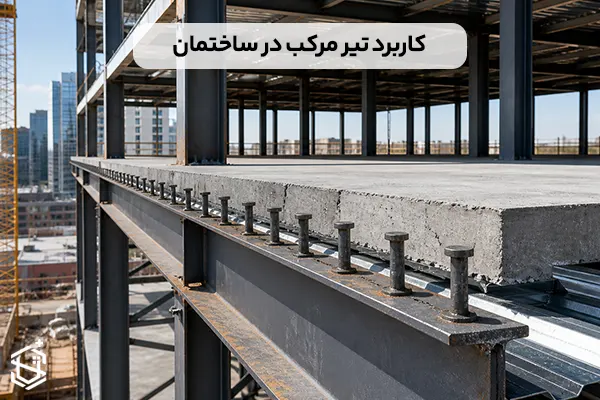

کاربرد تیر مرکب در ساختمان و سازهها
شامل موارد زیر است:
1. ساختمانهای بلندمرتبه
برای کاهش وزن و افزایش مقاومت سازه در برجها استفاده میشود.
2. پلها و سازههای زیرساختی
در پلها به دلیل دهانههای بزرگ و بارهای سنگین بسیار کاربرد دارد.
3. سولهها و سازههای صنعتی
به دلیل سرعت اجرا و اقتصادی بودن بسیار محبوب است.
4. پارکینگهای طبقاتی
برای تحمل بارهای متمرکز خودروها کاربرد دارد.
5. مراکز تجاری و اداری
به دلیل کاهش ارتفاع تیر و افزایش فضای مفید، گزینه مناسبی است.
بیشتر بخوانید: چه جاهایی استفاده از تیر لانه زنبوری خطرناک است؟
تفاوت تیر مرکب با تیر فولادی معمولی
| ویژگی | تیر فولادی | تیر مرکب |
|---|---|---|
| نوع مصالح | فقط فولاد | فولاد + بتن |
| مقاومت | متوسط | بسیار بالا |
| خیز | بیشتر | کمتر |
| هزینه بلندمدت | بیشتر | اقتصادیتر |
| عملکرد لرزهای | معمولی | بهتر |
نکات مهم در طراحی تیر مرکب
برای طراحی اصولی تیر مرکب باید به موارد زیر توجه شود:
- طراحی صحیح تعداد و فاصله گلمیخها
- کنترل برش بین بتن و فولاد
- رعایت آییننامههای طراحی (مثل مبحث دهم مقررات ملی)
- بررسی خیز بلندمدت
- کنترل ترکخوردگی بتن
- توجه به شرایط بهرهبرداری و بارگذاری
اجرای تیر مرکب چگونه است؟
مراحل اجرای این نوع تیر به صورت خلاصه:
- نصب تیرهای فولادی
- جوشکاری گلمیخها
- اجرای عرشه فولادی یا قالببندی
- آرماتوربندی دال
- بتنریزی
- عملآوری بتن
پس از گیرش بتن، سیستم به صورت مرکب عمل میکند.
جمعبندی نهایی
تیر مرکب یکی از پیشرفتهترین سیستمهای سازهای در مهندسی عمران است که با ترکیب هوشمندانه فولاد و بتن، عملکردی بسیار بهینه ارائه میدهد. این نوع تیرها نهتنها باعث افزایش مقاومت و ایمنی سازه میشوند، بلکه از نظر اقتصادی و اجرایی نیز بسیار مقرونبهصرفه هستند. به همین دلیل، امروزه در بسیاری از پروژههای مدرن ساختمانی و عمرانی، استفاده از تیر مرکب به یک استاندارد تبدیل شده است.
