در خرید فولاد صنعتی، تنها توجه به گرید فولاد، آنالیز شیمیایی، ابعاد و قیمت برای اطمینان از کیفیت محصول کافی نیست. ممکن است یک قطعه فولادی از نظر ترکیب شیمیایی کاملاً مطابق استاندارد باشد، اما درون آن عیوبی مانند ترک، حفره، مک، جدایش یا ناپیوستگیهای ناشی از فرآیند تولید وجود داشته باشد. این عیوب در بسیاری از موارد با چشم دیده نمیشوند، اما هنگام ماشینکاری، عملیات حرارتی یا تحت بارگذاری شدید میتوانند به نقطه شروع شکست تبدیل شوند.
به همین دلیل تست التراسونیک یا UT یکی از مهمترین روشهای آزمون غیرمخرب در کنترل کیفیت فولادهای صنعتی محسوب میشود. اهمیت این تست در فولادهای قالب و ابزار مانند فولاد 2312، فولاد 2379، فولاد 2344 و Mo40 بیشتر است؛ زیرا این فولادها معمولاً در ساخت قطعاتی استفاده میشوند که تحت فشار، ضربه، سایش یا سیکلهای حرارتی قرار دارند. در چنین شرایطی، وجود یک عیب داخلی میتواند عمر کاری قطعه را به شکل قابل توجهی کاهش دهد.

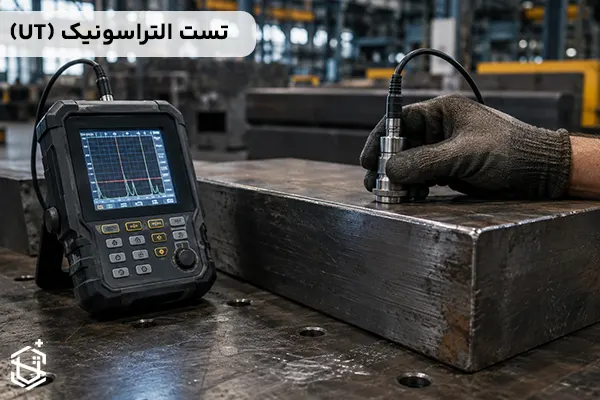

تست التراسونیک یا UT چیست؟
تست التراسونیک یکی از روشهای آزمونهای غیرمخرب فولاد است که با استفاده از امواج فراصوت، وضعیت داخلی قطعه را بررسی میکند. در این روش، یک پرُب یا مبدل، امواج صوتی با فرکانس بالا را به داخل فولاد ارسال میکند. این امواج درون ماده حرکت کرده و در صورت برخورد با مرزها یا ناپیوستگیهای داخلی، بخشی از انرژی آنها بازتاب میشود.
دستگاه UT با دریافت و تحلیل این بازتابها میتواند محل تقریبی و ابعاد عیب را مشخص کند. بنابراین برخلاف بازرسی چشمی که بیشتر سطح قطعه را بررسی میکند، تست التراسونیک امکان شناسایی عیوب داخلی فولاد را نیز فراهم میسازد.
این ویژگی باعث شده UT در کنترل کیفیت شمش، بلوک، میلگرد، شفت، ورق و فولادهای ابزار و قالب کاربرد گستردهای داشته باشد.
چرا UT در خرید فولاد صنعتی مهم است؟
هنگام خرید فولاد، خریدار معمولاً به گواهی آنالیز، استاندارد تولید و ظاهر محصول توجه میکند. این موارد ضروری هستند، اما الزاماً نشان نمیدهند که فولاد از نظر ساختار داخلی کاملاً سالم است.
یک فولاد ممکن است ترکیب شیمیایی مناسبی داشته باشد، ولی در اثر فرآیند ذوب، ریختهگری، آهنگری یا نورد، دچار ناپیوستگی داخلی شده باشد. چنین عیوبی ممکن است در سطح قابل مشاهده نباشند و حتی در مراحل اولیه ماشینکاری نیز خودشان را نشان ندهند.
اینجاست که تست UT فولاد اهمیت پیدا میکند. با انجام این آزمون میتوان قبل از تبدیل ماده اولیه به قالب یا قطعه نهایی، احتمال وجود عیوب داخلی مهم را بررسی کرد. در نتیجه، هزینه خرید فولاد نامناسب، ماشینکاری، عملیات حرارتی و ساخت قطعهای که در نهایت قابل استفاده نیست، کاهش پیدا میکند.
اهمیت تست UT در فولادهای قالب 2312، 2379 و 2344
فولادهای قالب و ابزار معمولاً برای کاربردهای حساس انتخاب میشوند و کیفیت داخلی آنها اهمیت زیادی دارد. به عنوان نمونه، فولاد 1.2312 به دلیل ماشینکاری مناسب و کاربرد گسترده در ساخت قالبهای پلاستیک مورد استفاده قرار میگیرد. فولاد 1.2379 نیز از فولادهای ابزار سردکار با مقاومت بالا در برابر سایش است و در ساخت قالبها و ابزارهای برشی کاربرد دارد.
فولاد 1.2344 نیز یک فولاد ابزار گرمکار است که در قالبها و ابزارهایی که با دمای بالا سروکار دارند استفاده میشود. در چنین فولادهایی، وجود ناپیوستگیهای داخلی میتواند در مراحل بعدی تولید و بهرهبرداری مشکلساز شود.
برای مثال، اگر یک عیب داخلی در ناحیهای از قالب قرار داشته باشد که تحت تنش بالا قرار میگیرد، ممکن است در اثر ماشینکاری یا عملیات حرارتی رشد کند یا در زمان کار به محل تمرکز تنش تبدیل شود. بنابراین انجام تست UT قبل از ورود فولاد به فرآیند ساخت، یک مرحله مهم برای کاهش ریسک محسوب میشود.
تست التراسونیک Mo40 چه اهمیتی دارد؟
فولاد Mo40 که در بسیاری از کاربردها با استانداردهای معادل خانواده 42CrMo4 یا AISI 4140 شناخته میشود، از فولادهای آلیاژی پرکاربرد در ساخت شفت، چرخدنده، محور، قطعات تحت بار و تجهیزات صنعتی است.
در قطعاتی که از فولاد Mo40 ساخته میشوند، استحکام و چقرمگی اهمیت زیادی دارد. وجود ترکها یا ناپیوستگیهای داخلی میتواند باعث تمرکز تنش شود و عملکرد قطعه را تحت تأثیر قرار دهد.
به همین دلیل، در خرید مقاطع و قطعات حساس Mo40، بهخصوص در ابعاد بزرگ یا کاربردهای تحت بار، درخواست گواهی تست التراسونیک میتواند یک اقدام مهم برای کنترل کیفیت باشد.
البته رد شدن فولاد در تست UT به این معنا نیست که قطعه حتماً بلافاصله میشکند. نتیجه آزمون باید بر اساس نوع، اندازه، تعداد، موقعیت عیوب و استاندارد پذیرش موردنظر تفسیر شود. با این حال، وجود عیب خارج از حدود مجاز استاندارد یک هشدار جدی برای استفاده از آن محصول در کاربرد حساس است.
چه عیوبی با تست UT فولاد قابل شناسایی است؟
تست التراسونیک میتواند برای شناسایی طیف مختلفی از ناپیوستگیهای داخلی مورد استفاده قرار گیرد. مهمترین موارد شامل ترکهای داخلی، حفرهها، مکهای ناشی از انجماد، جدایش، برخی ناخالصیها و ناپیوستگیهای مرتبط با فرآیند تولید هستند.
| عیب داخلی | علت احتمالی | اهمیت در فولاد صنعتی |
| ترک داخلی | تنشهای تولید یا عملیات حرارتی | بسیار بالا |
| مک و تخلخل | مشکلات انجماد و ریختهگری | بالا |
| جدایش | توزیع نامناسب عناصر در فولاد | متوسط تا بالا |
| ناپیوستگی داخلی | فرآیند تولید یا آهنگری نامناسب | بالا |
| ناخالصیهای تجمعیافته | کیفیت نامناسب فولادسازی | وابسته به اندازه و محل |
نکته مهم این است که قابلیت شناسایی هر عیب به نوع دستگاه، فرکانس، شکل و اندازه قطعه، جهت عیب، مهارت اپراتور و روش انجام آزمون بستگی دارد.
استاندارد تست التراسونیک فولاد چیست؟
نتیجه UT باید بر اساس یک استاندارد یا معیار پذیرش مشخص ارزیابی شود. صرفاً اینکه یک فولاد «تست التراسونیک شده» باشد، به تنهایی اطلاعات کاملی درباره کیفیت آن ارائه نمیدهد.
در زمان خرید بهتر است مشخص شود آزمون بر اساس کدام استاندارد انجام شده، چه سطح کیفی یا کلاس پذیرشی موردنظر بوده و گزارش آزمون مربوط به کدام شماره ذوب، قطعه و ابعاد است. این موضوع برای فولادهای قالب و ابزار حساس اهمیت بیشتری دارد.
همچنین باید توجه داشت که گواهی آنالیز شیمیایی و گواهی UT دو موضوع متفاوت هستند. آنالیز شیمیایی ترکیب عناصر فولاد را مشخص میکند، در حالی که UT برای بررسی ناپیوستگیهای داخلی کاربرد دارد. بنابراین یکی جایگزین دیگری نیست.
هنگام خرید فولاد دارای تست UT به چه نکاتی توجه کنیم؟
برای خرید فولاد صنعتی حساس، بهتر است فقط به عبارت «UT دارد» اکتفا نکنید. گزارش آزمون باید تا حد امکان اطلاعاتی مانند شماره ذوب یا بچ، ابعاد قطعه، استاندارد آزمون، روش انجام تست، نتیجه بازرسی و معیار پذیرش را مشخص کند.
همچنین بهتر است گواهی تست مربوط به همان محمولهای باشد که خریداری میکنید. در سفارشهای مهم، میتوان انجام آزمون توسط شرکت بازرسی معتبر و ارائه گزارش رسمی را نیز در شرایط خرید لحاظ کرد.
در نهایت، انتخاب فولاد مناسب فقط به قیمت فولاد وابسته نیست. کیفیت داخلی، قابلیت ماشینکاری، عملیات حرارتی، شرایط کاری و حساسیت قطعه همگی باید در تصمیمگیری لحاظ شوند.
بیشتر بخوانید: استاندارد عملیات حرارتی فولادها
آیا تست UT باعث افزایش هزینه خرید فولاد میشود؟
انجام تست التراسونیک ممکن است هزینه اولیه خرید را کمی افزایش دهد، اما در پروژههای حساس میتواند از هزینههای بسیار بزرگتر جلوگیری کند. تصور کنید یک بلوک فولاد قالب پس از چند مرحله ماشینکاری، عملیات حرارتی و ساخت قالب مشخص کند که دارای یک عیب داخلی خارج از حد مجاز بوده است. در این شرایط، خسارت فقط قیمت فولاد نیست؛ بلکه هزینه ماشینکاری، زمان تولید و حتی توقف خط تولید نیز مطرح میشود.
بنابراین UT را بهتر است بخشی از کنترل کیفیت و کاهش ریسک خرید فولاد صنعتی بدانیم، نه صرفاً یک هزینه اضافی.
نتیجهگیری
تست التراسونیک یا UT یکی از ابزارهای مهم برای بررسی سلامت داخلی فولادهای صنعتی است و در خرید فولادهای حساس میتواند نقش تعیینکنندهای داشته باشد. فولادهایی مانند 2312، 2379، 2344 و Mo40 ممکن است در ظاهر کاملاً سالم باشند، اما وجود عیوب داخلی تنها با روشهای مناسب بازرسی غیرمخرب قابل بررسی است.
اهمیت UT زمانی بیشتر مشخص میشود که بدانیم یک ناپیوستگی داخلی در محل نامناسب میتواند به تمرکز تنش، کاهش عمر کاری و در شرایط خاص به ایجاد یا گسترش ترک منجر شود. البته تفسیر نتیجه باید بر اساس استاندارد پذیرش و مشخصات واقعی عیب انجام شود و هر نتیجه مردود الزاماً به معنای شکست سریع قطعه نیست.
در نتیجه، هنگام خرید فولاد صنعتی برای قالب، ابزار یا قطعات تحت بار، بهتر است علاوه بر آنالیز شیمیایی و گواهی متریال، در صورت حساس بودن کاربرد، گزارش تست التراسونیک و معیار پذیرش آن نیز بررسی شود. این کار میتواند ریسک خرید فولاد معیوب و هزینههای ناشی از خرابی زودهنگام را به میزان قابل توجهی کاهش دهد.
مشاوره رایگان خرید انواع مقاطع فلزی
شرکت وستاسازه بهعنوان یک شرکت معتبر در زمینه فولاد ضد زنگ، انواع استنلس استیل و آلومینیوم، با ارائه مشاوره تخصصی و محصولات باکیفیت، آماده است تا به شما در انتخاب بهترین گزینهها برای پروژههای خود کمک کند. برای اطلاعات بیشتر و مشاوره، میتوانید به با شماره تلفن 02128426262 تماس بگیرید و یا از طریق برنامه دلخواه خود به شماره موبایل 09391111886 پیام دهید.
سوالات متداول
1- تست UT برای چه فلزاتی انجام میشود؟
آزمون UT بیشتر برای فلزات و آلیاژهایی انجام میشود که امکان عبور مناسب امواج فراصوت از آنها وجود داشته باشد و در صنایع فولاد، آلومینیوم و برخی آلیاژهای مهندسی کاربرد گستردهای دارد.
2- تفاوت تست UT و تست MT چیست؟
UT با استفاده از امواج فراصوت برای بررسی عیوب داخلی به کار میرود، در حالی که تست MT یا ذرات مغناطیسی عمدتاً برای شناسایی ناپیوستگیهای سطحی و نزدیک به سطح در مواد فرومغناطیس استفاده میشود.
3- آیا تست التراسونیک برای فولاد ضدزنگ هم انجام میشود؟
بله، UT برای بسیاری از فولادهای زنگنزن قابل انجام است، اما ساختار ماده، ضخامت، شکل قطعه و ویژگیهای آکوستیکی آن میتواند روی روش و حساسیت آزمون تأثیر بگذارد.
4- قیمت تست التراسونیک فولاد چقدر است؟
قیمت UT به عواملی مانند ابعاد و شکل قطعه، حجم بازرسی، نوع فولاد، استاندارد مورد استفاده، سطح حساسیت موردنیاز و شرکت بازرسی بستگی دارد و نرخ ثابتی برای همه قطعات وجود ندارد.
5- آیا تست UT میتواند ترکهای بسیار ریز را تشخیص دهد؟
قابلیت شناسایی ترکهای کوچک به اندازه و جهت ترک، ضخامت و جنس قطعه، تجهیزات مورد استفاده، فرکانس آزمون و مهارت اپراتور وابسته است؛ بنابراین حساسیت موردنیاز باید پیش از بازرسی مشخص شود.
