راهآهن به عنوان یکی از قدیمیترین و کارآمدترین سیستمهای حملونقل، نقشی مهم در جابهجایی مسافر و بار در سراسر جهان دارد. یکی از اساسیترین اجزای این سیستم، ریل راهآهن است که مسیر حرکت قطار را تشکیل داده و وظیفه انتقال بار سنگین قطار به تراورس و سپس بستر خط را بر عهده دارد. انتخاب نوع ریل، کیفیت اتصالات و نحوه طراحی آنها، تأثیر مستقیمی بر ایمنی، سرعت و دوام شبکه ریلی دارد.
در این تحقیق به معرفی انواع ریل راهآهن، اجزای تشکیلدهنده ریل، اتصالات ریل راهآهن و همچنین ویژگیهای هرکدام میپردازیم.

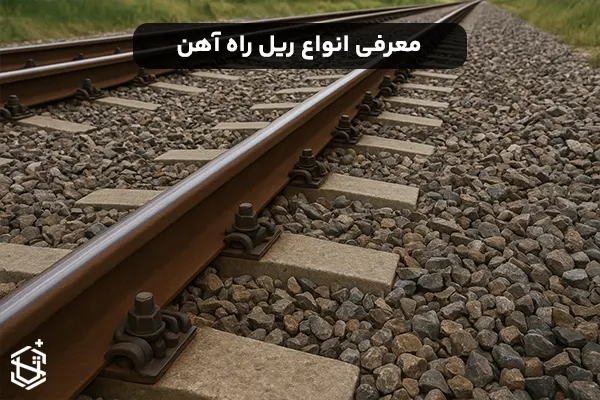

ریل راهآهن چیست؟
ریل راهآهن میلهای فولادی و طویل است که به صورت موازی روی تراورسها نصب میشود. این ریلها علاوه بر تحمل بار سنگین قطار، باید مقاومت کافی در برابر اصطکاک، تغییرات دمایی و فشارهای ناشی از حرکت پرسرعت قطار داشته باشند.
اجزای ریل راهآهن
هر ریل از سه بخش اصلی تشکیل شده است:
سَر ریل (Rail Head):
بخش بالایی ریل که مستقیماً با چرخ قطار در تماس است. سر ریل باید سطحی صاف، سخت و مقاوم در برابر سایش داشته باشد.
جان ریل (Web):
قسمت میانی و عمودی ریل است که سر ریل را به کف ریل متصل میکند. جان ریل نقش انتقال نیرو از سر ریل به کف ریل را بر عهده دارد.
کف ریل (Foot or Base):
بخش پایینی ریل که روی تراورس قرار میگیرد. کف ریل با کمک بستها به تراورس متصل شده و موجب ثبات خط میشود.
انواع ریل راهآهن
ریلهای راهآهن بر اساس وزن، شکل مقطع و کاربرد، به چند دسته تقسیم میشوند:
ریلهای سبک:
معمولاً برای خطوط فرعی، راهآهنهای معدنی یا خطوط با بار سبک استفاده میشوند. این ریلها وزن کمتری دارند (زیر ۳۰ کیلوگرم بر متر) و برای سرعتهای بالا مناسب نیستند.
ریلهای نیمهسنگین:
در خطوط اصلی با ترافیک متوسط به کار میروند. وزن آنها بین ۳۰ تا ۴۵ کیلوگرم بر متر است و تعادلی میان استحکام و هزینه ایجاد میکنند.
ریلهای سنگین:
برای خطوط پرسرعت و باربری سنگین استفاده میشوند. این نوع ریلها وزنی بیش از ۵۰ کیلوگرم بر متر دارند و از دوام و مقاومت بالایی در برابر فشارهای سنگین قطارهای سریعالسیر برخوردارند.
ریلهای جرثقیلی:
نوعی خاص از ریلها که برای حرکت جرثقیلهای صنعتی در کارگاهها، بنادر و معادن به کار میرود. این ریلها سطحی صافتر و مقاومتر دارند.
ریلهای خاص (Special Rails):
این دسته شامل ریلهای قوسی، ریلهای عریض یا باریک و ریلهای مخصوص مترو است. این ریلها بر اساس طراحی ویژه شبکه ریلی ساخته میشوند.
بیشتر بخوانید: نقش آلومینیوم در زیرساخت های حمل و نقل ریلی
اتصالات ریل راهآهن
ریلها به دلیل محدودیت طول تولید (معمولاً ۱۲، ۱۸ یا ۲۴ متر) نیاز به اتصال به یکدیگر دارند. این اتصالات باید به گونهای طراحی شوند که علاوه بر استحکام، از ایجاد تکان و صدا در هنگام عبور قطار جلوگیری کنند. مهمترین اتصالات ریل راهآهن عبارتند از:
ماهیپلاک (Fish Plate):
یک قطعه فولادی است که برای اتصال دو ریل در امتداد هم به کار میرود. ماهیپلاکها معمولاً با پیچ و مهره محکم میشوند.
بستهای ریل (Rail Fasteners):
شامل گیرهها، پیچها و قطعات فلزی است که وظیفه تثبیت ریل روی تراورس را بر عهده دارند.
جوشکاری ریلها:
در خطوط مدرن، ریلها به کمک روشهای مختلف مانند جوشکاری ترمیت به یکدیگر متصل میشوند تا خط یکپارچه و بدون درز ایجاد شود. این روش علاوه بر افزایش ایمنی، موجب کاهش هزینههای نگهداری نیز میگردد.
ویژگیهای ریل استاندارد
یک ریل مناسب باید دارای ویژگیهای زیر باشد:
- مقاومت بالا در برابر سایش و فشار
- سختی سطحی کافی برای جلوگیری از تغییر شکل
- انعطافپذیری جهت تحمل انبساط و انقباض حرارتی
- سهولت در نصب و نگهداری
- تولید با آلیاژهای استاندارد و کیفیت یکنواخت
اهمیت انتخاب نوع ریل در ایمنی
انتخاب نادرست نوع ریل میتواند منجر به شکستگی، سایش سریع یا حتی خروج قطار از خط شود. به همین دلیل، در خطوط پرسرعت و باربری سنگین، معمولاً از ریلهای سنگین با جوشکاری یکپارچه استفاده میشود. در مقابل، خطوط کمترافیک یا معدنی به ریلهای سبکتر و ارزانتر مجهز هستند.
جمعبندی
ریل راهآهن یکی از مهمترین اجزای شبکه ریلی است که نقش حیاتی در انتقال بار و حفظ ایمنی دارد. انواع ریل راهآهن بر اساس وزن و کاربرد به دستههای سبک، نیمهسنگین، سنگین و خاص تقسیم میشوند. همچنین اجزای ریل شامل سر ریل، جان ریل و کف ریل بوده و برای اتصال ریلها از روشهایی مانند ماهیپلاک یا جوشکاری استفاده میکنند.
شناخت دقیق ویژگیها و کاربرد هر نوع ریل، به مهندسان راهآهن کمک میکند تا شبکهای ایمن، پایدار و مقرونبهصرفه طراحی نمایند.
